표시 드라이버

제품정보​

더 보기제품정보구성 요소는 디스플레이 장치에 대한 통합 등록, 관리, 제어 및 프레임 버퍼 작업을 구현합니다. 다양한 종류의 화면에 대한 요약 및 통합 관리 인터페이스를 제공합니다.

주요 특징​

  • 장치 등록 및 관리: 다른 유형의 디스플레이 장치를 시스템에 등록하고 중앙화 된 관리 및 조회를위한 장치 목록을 유지합니다.
  • **장치 보고 및 정보 검색 **: name 및 retrieves 장치 세부 사항에 의해 등록 된 디스플레이 장치를 찾습니다. 예를 들면, 유형, 해결책, 화소 체재 및 교체 각.
  • 장치 수명주기 관리: 처리 장치 온/오프 가동은, 힘과 역광선 같이 기계설비 자원의 초기화 그리고 방출을 자동적으로 처리합니다.
  • 프레임 버퍼 관리: SRAM과 PSRAM과 같은 다른 유형에서 메모리 할당을 지원하는 프레임 버퍼를 생성하고 출시하기위한 인터페이스를 제공합니다.
  • **Content 새로 고침 **: 프레임 버퍼 콘텐츠를 하드웨어에 작성하여 디스플레이를 새로 고침하여 이미지를 렌더링합니다.
  • ** 역광선 광도 통제 **: 장치 구성을 기반으로 GPIO 또는 PWM 방법을 통해 백라이트 밝기를 제어합니다.
  • ** 기계설비 요약 및 공용영역 unification **: 위층 관리, 다양한 디스플레이 하드웨어에 쉽게 확장 및 적응을 촉진하는 인터페이스 구조를 활용합니다.

지원된 운전사 명부​

운전사 공용영역칩 칩화소 체재
RGB RGB모델 번호: ILI9488사이트맵
·사이트맵사이트맵
·ILI9341의사이트맵
·사이트맵사이트맵
·사이트맵모노크롬
·사이트맵2 비트 깊이 그레이 스케일
사이트맵사이트맵사이트맵
모델 번호: MCU8080사이트맵사이트맵
모델 번호: MCU8080사이트맵사이트맵
I2C 정보SSD1306를모노크롬

기능 모듈​

디스플레이 구성 요소는 주로 요약 관리 모듈 및 즉석 및 등록 모듈로 구성됩니다.

  • Abstract 관리 단위 (tdl_display):
    • 통합된 디스플레이 작업 인터페이스를 제공합니다.
    • 표준화 된 적응 인터페이스를 제공하는 언더리닝 디스플레이 드라이버 칩.
    • 몇몇 일반적인 운전사 공용영역 (RGB, SPI, QSPI 및 MCU8080)를 사용하는 스크린을 위한 더 통합 공용영역을 전달하십시오.
  • Instantiation & 등록 단위 (tdd_display):
    • 스크린 운전사의 순간을 취급합니다. 드라이버 칩의 Dozens는 지속적으로 확장 지원과 함께 날짜에 통합되었습니다.
    • 추상 관리 모듈에 화면을 설치하기위한 등록 인터페이스를 제공합니다.

작업 흐름​

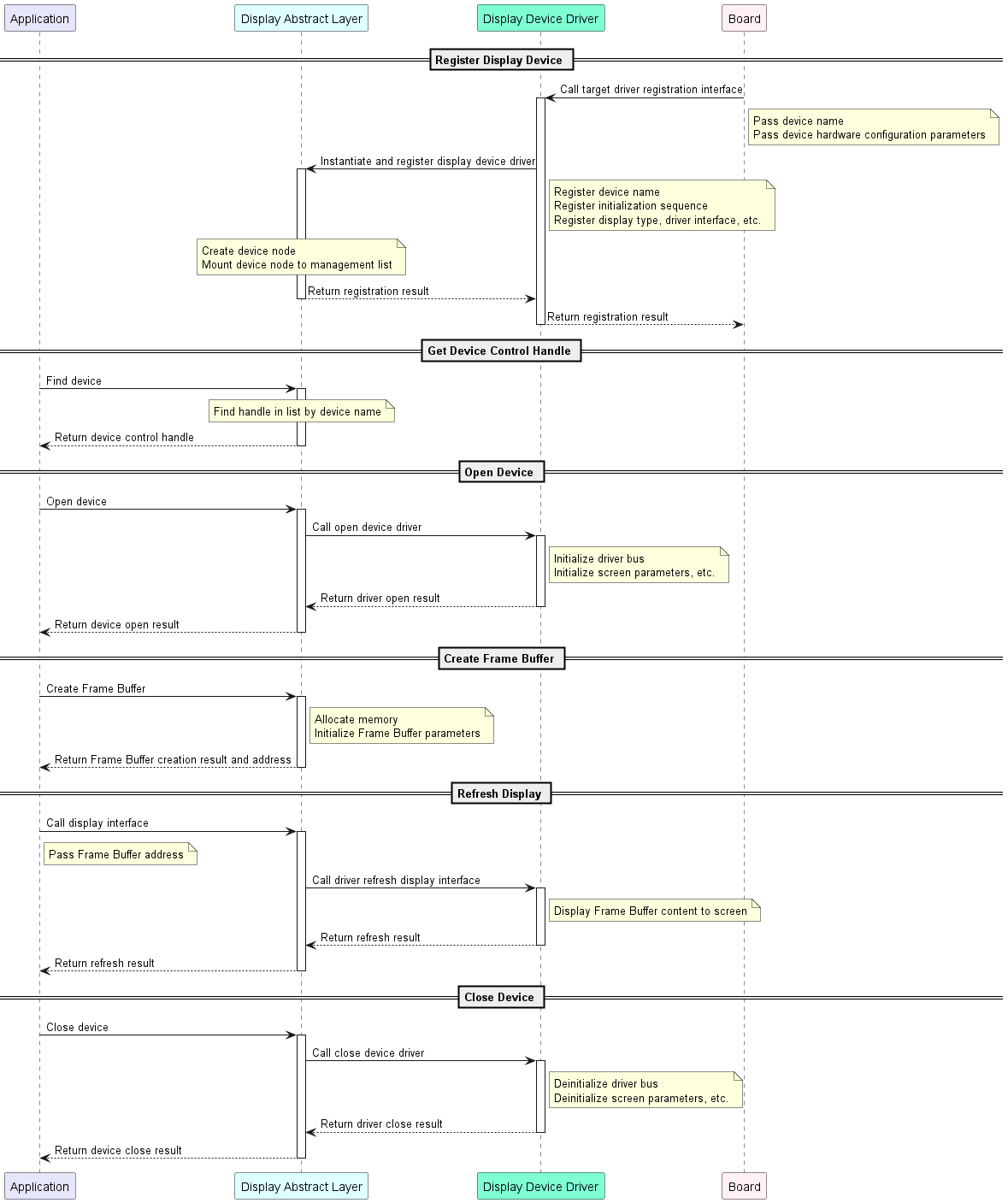

디스플레이 드라이버 워크플로우: 장치를 찾아 프레임 버퍼를 만들고, 장치를 열고, 픽셀을 쓰고, 화면에 플러시
디스플레이 드라이버 워크플로우: 장치를 찾아 프레임 버퍼를 만들고, 장치를 열고, 픽셀을 쓰고, 화면에 플러시

Kconfig 구성​

  • ** 매크로 활성화 **

    제품정보제품정보이름 *
    ENABLE DIS플레이스낵 바이 매크로가 활성화될 때만 컴파일에 드라이버 코드가 포함되어 있습니다.
    다운로드스낵 바매크로는 두 개의 화면 장치가 있음을 나타냅니다.

  • 장치 이름

    제품정보제품정보이름 *
    공지사항팟캐스트화면 장치의 이름 1, 장치 등록 및 조회에 대한 인덱스로 사용.
    DISPLAY NAME 2에 대하여팟캐스트화면 장치의 이름 2, 장치 등록 및 조회에 대한 인덱스로 사용.

회사연혁​

Runtime 환경​

이 드라이버를 사용하려면 먼저 ** 마스터를 활성화해야합니다 ** (ENABLE_DISPLAY). 이 매크로가 활성화되는 세 가지 시나리오가 있습니다. ** 대상 보드에 기본적으로 활성화 **, ** 디스플레이 드라이버를 필요로하는 다른 기능에 의해 의존성으로 활성화 **, ** 수동으로 활성화 **.

경고

모든 후속 명령은 대상 애플리케이션 디렉토리에서 실행되어야 합니다. TuyaOpen root 디렉토리 또는 다른 모든 위치에서 실행하지 마십시오. 오류가 발생할 것입니다.

Scenario 1 : 대상 보드의 기본으로 사용​

정보

선택한 개발 보드가 사전 등록 된 디스플레이 장치와 함께 제공됩니다. 이 경우, 보드 소스 파일은 이미 등록 코드를 포함, 그리고 그Kconfig파일로 구성select ENABLE_DISPLAY.

예제: TUYA T5AI EVB 보드에는 사각형 화면이 포함되어 있습니다. 적응 중에 ST7789 240 × 240 디스플레이 장치는 사전 등록되었습니다. 특정 샘플 코드 및 구성을 위해, 참조boards/T5AI/TUYA_T5AI_EVB.

이 타겟 보드가 선택될 때마다 운전자가 자동으로 활성화됩니다.

  1. 명령을 실행Kconfig메뉴 인터페이스.

    tos.py config menu

  2. 예를 들어 TUYA T5AI EVB를 복용하면 대상 보드를 선택하십시오.

    Kconfig 메뉴를 선택한 대상 보드
    Kconfig 메뉴를 선택한 대상 보드

  3. 디스플레이 드라이버의 활성화를 검증합니다.

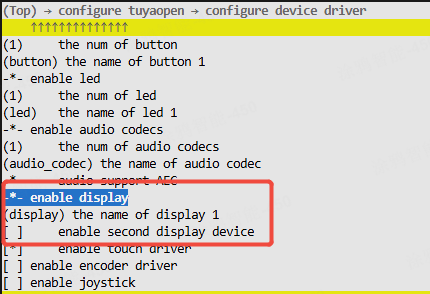

    디스플레이를 보여주는 Kconfig 메뉴는 매크로가 켜집니다.
    디스플레이를 보여주는 Kconfig 메뉴는 매크로가 켜집니다.

Scenario 2 : 디스플레이 드라이버가 필요한 다른 기능에 의해 의존성으로 사용​

LVGL과 같은 디스플레이 드라이버에 의존하는 기능을 활성화하면 디스플레이 드라이버가 자동으로 활성화됩니다.

  1. 명령을 실행Kconfig메뉴 인터페이스.

    tos.py config menu

  2. LVGL 기능을 사용할 수 있습니다.

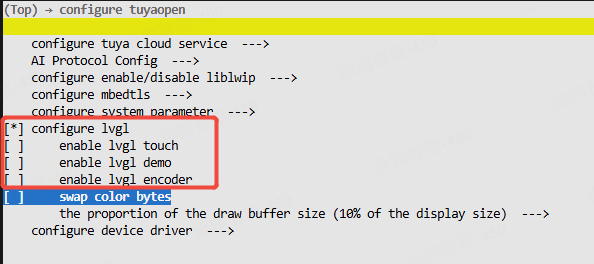

    선택한 LVGL 기능을 가진 Kconfig 메뉴
    선택한 LVGL 기능을 가진 Kconfig 메뉴

LVGL UI 구축 및 실행lv_vendor_*, 예제), 참조LVGL 소개.

  1. 디스플레이 드라이버의 활성화를 검증합니다.

    디스플레이를 보여주는 Kconfig 메뉴는 매크로가 켜집니다.
    디스플레이를 보여주는 Kconfig 메뉴는 매크로가 켜집니다.

Scenario 3: 수동으로 매크로를 활성화​

  1. 명령을 실행Kconfig메뉴 인터페이스.

    tos.py config menu

  2. 수동으로 찾아 매크로를 활성화합니다.

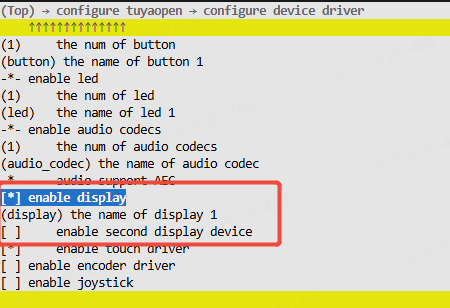

    디스플레이가있는 Kconfig 메뉴는 매크로를 강조합니다.
    디스플레이가있는 Kconfig 메뉴는 매크로를 강조합니다.

사용 방법​

표시 드라이버를 적응​

팁

디스플레이에 적합한 드라이버가 이미 존재하면이 단계를 건너뛸 수 있습니다.사이트맵. 그렇지 않은 경우, 이 프로세스를 따라 디스플레이 드라이버를 직접 조정할 수 있습니다.

  1. 소스 및 헤더 파일 만들기tdd_display부품.
  2. 초록 표시 드라이버 인터페이스를 실행, 같은 개방, 새로 고침, 닫기.
  3. 인터페이스를 호출 ** 일반 디스플레이 장치 노드를 등록 **.
  4. 예를 들어 구현 코드에 대한 이미 적응 된 드라이버를 참조하십시오.

표시 장치 등록​

팁

선택한 타겟 보드가 이미 디스플레이 장치가 사전 등록되면 대상 보드를 선택해야합니다.Kconfig, 그리고 호출board_register_hardware()당신의 신청에 있는 공용영역. 이 인터페이스는 이미 해당 디스플레이 장치에 대한 등록이 포함되어 있습니다.

  1. 화면 모델과 연결 핀을 기반으로 등록 인터페이스를 구현합니다. 이 구현을 할 것을 권장합니다.board_register_hardware()인터페이스, 에 위치boards/<target_platform>/<target_board>/xxx.c.
  2. 응용 프로그램에서이 등록 인터페이스를 호출합니다.
  3. 참고를 위해 ST7789 화면을 등록하기위한 구현을 참조하십시오.TUYA_T5AI_EVB널, 안으로boards/T5AI/tuya_t5ai_evb.c.

장치 제어​

  1. 장치명에서 핸들을 찾습니다.
  2. 장치 정보를 가져옵니다.
  3. 프레임 버퍼 만들기.
  4. 전시 장치에 힘.
  5. 전시 역광선을 가능하게 합니다.
  6. 대상 데이터를 작성합니다 (채색 및 그리기 그래픽과 같은) 프레임 버퍼.
  7. 프레임 버퍼 데이터를 화면에 플러시하여 디스플레이를 새로 고침합니다.

구체적인 예제의 경우, 참조examples/peripherals/display.

API 설명​

일반 디스플레이 장치 노드 등록​

이 인터페이스는 장치 노드를 만들고 내부 관리 목록에 추가합니다.

// Abstract interface structure
typedef struct {
    OPERATE_RET (*open)(TDD_DISP_DEV_HANDLE_T device);
    OPERATE_RET (*flush)(TDD_DISP_DEV_HANDLE_T device, TDL_DISP_FRAME_BUFF_T *frame_buff);
    OPERATE_RET (*close)(TDD_DISP_DEV_HANDLE_T device);
} TDD_DISP_INTFS_T;

// Display driver interface type
typedef enum  {
    TUYA_DISPLAY_RGB = 0,
    TUYA_DISPLAY_8080,
    TUYA_DISPLAY_QSPI,
    TUYA_DISPLAY_SPI,
    TUYA_DISPLAY_I2C,
}TUYA_DISPLAY_TYPE_E;

// Pixel format
typedef enum {
	TUYA_PIXEL_FMT_RGB565,
    TUYA_PIXEL_FMT_RGB666,
	TUYA_PIXEL_FMT_RGB888,
    TUYA_PIXEL_FMT_MONOCHROME, /* binary pixel format, 1bit per pixel, 0 is black, 1 is white */
    TUYA_PIXEL_FMT_I2,
} TUYA_DISPLAY_PIXEL_FMT_E;

// Device basic information
typedef struct {
    TUYA_DISPLAY_TYPE_E       type;
    uint16_t                  width;
    uint16_t                  height;
    bool                      is_swap;   // swap byte order for RGB565
    bool                      has_vram;  // device has its own video RAM
    TUYA_DISPLAY_PIXEL_FMT_E  fmt;
    TUYA_DISPLAY_ROTATION_E   rotation;
    TUYA_DISPLAY_BL_CTRL_T    bl;
    TUYA_DISPLAY_IO_CTRL_T    power;
} TDD_DISP_DEV_INFO_T;

/**
 * @brief Registers a display device with the display management system.
 *
 * This function creates and initializes a new display device entry in the internal
 * device list, binding it with the provided name, hardware interfaces, callbacks,
 * and device information.
 *
 * @param name Name of the display device (used for identification).
 * @param tdd_hdl Handle to the low-level display driver instance.
 * @param intfs Pointer to the display interface functions (open, flush, close, etc.).
 * @param dev_info Pointer to the display device information structure.
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if registration fails.
 */
OPERATE_RET tdl_disp_device_register(char *name, TDD_DISP_DEV_HANDLE_T tdd_hdl, \
                                     TDD_DISP_INTFS_T *intfs, TDD_DISP_DEV_INFO_T                                              *dev_info);

표시 장치 찾기​

장치 이름에 의해 장치 제어 핸들을 찾습니다.

/**
 * @brief Finds a registered display device by its name.
 *
 * @param name The name of the display device to find.
 *
 * @return Returns a handle to the found display device, or NULL if no matching device is found.
 */
TDL_DISP_HANDLE_T tdl_disp_find_dev(char *name);

표시 장치 정보 얻기​

드라이버 유형, 치수 및 픽셀 형식과 같은 장치에 대한 정보를 얻으십시오.

typedef struct {
    TUYA_DISPLAY_TYPE_E type;
    TUYA_DISPLAY_ROTATION_E rotation;
    uint16_t width;
    uint16_t height;
    TUYA_DISPLAY_PIXEL_FMT_E fmt;
} TDL_DISP_DEV_INFO_T;

/**
 * @brief Retrieves information about a registered display device.
 *
 * This function copies the display device's information, such as type, width, height,
 * pixel format, and rotation, into the provided output structure.
 *
 * @param disp_hdl Handle to the display device.
 * @param dev_info Pointer to the structure where display information will be stored.
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if the operation fails.
 */
OPERATE_RET tdl_disp_dev_get_info(TDL_DISP_HANDLE_T disp_hdl, TDL_DISP_DEV_INFO_T *dev_info);

전시 장치에 힘​

드라이버 버스 및 화면 구성 매개 변수를 초기화합니다.

/**
 * @brief Powers on and initializes a display device.
 *
 * This function prepares the specified display device for operation by initializing
 * its power control, mutex, and invoking the device-specific power-on function if available.
 *
 * @param disp_hdl Handle to the display device to be powered on.
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if powering on the device fails.
 */
OPERATE_RET tdl_disp_dev_open(TDL_DISP_HANDLE_T disp_hdl);

역광선 광도를 놓으십시오​

0%에서 100%년 배열하는 역광선 광도 비율을 놓으십시오.

/**
 * @brief Sets the brightness level of the display's backlight.
 *
 * This function controls the backlight of the specified display device using either
 * GPIO or PWM, depending on the configured backlight type.
 *
 * @param disp_hdl Handle to the display device.
 * @param brightness The desired brightness level (0 for off, non-zero for on).
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if setting the brightness fails.
 */
OPERATE_RET tdl_disp_set_brightness(TDL_DISP_HANDLE_T disp_hdl, uint8_t brightness);

프레임 버퍼 만들기​

SRAM 또는 PSRAM에서 프레임 버퍼를 만듭니다.

/**
 * @brief Creates and initializes a frame buffer for display operations.
 *
 * This function allocates memory for a frame buffer based on the specified type and length.
 * It also ensures proper memory alignment for efficient data processing.
 *
 * @param type Type of memory to allocate (e.g., SRAM or PSRAM).
 * @param len Length of the frame buffer data in bytes.
 *
 * @return Returns a pointer to the allocated TDL_DISP_FRAME_BUFF_T structure on success,
 *         or NULL if memory allocation fails.
 */
TDL_DISP_FRAME_BUFF_T *tdl_disp_create_frame_buff(DISP_FB_RAM_TP_E type, uint32_t len);

무료 프레임 버퍼​

/**
 * @brief Frees a previously allocated frame buffer.
 *
 * This function releases the memory associated with the specified frame buffer,
 * taking into account the type of memory (SRAM or PSRAM) used for allocation.
 *
 * @param frame_buff Pointer to the frame buffer to be freed.
 *
 * @return None.
 */
void tdl_disp_free_frame_buff(TDL_DISP_FRAME_BUFF_T *frame_buff);

화면 표시를 새로 고침​

제공된 프레임 버퍼를 기반으로 화면 콘텐츠를 새로 고침합니다.

/**
 * @brief Flushes the frame buffer to the display device.
 *
 * This function sends the contents of the provided frame buffer to the display device
 * for rendering. It checks if the device is powered on and if the flush interface is available.
 *
 * @param disp_hdl Handle to the display device.
 * @param frame_buff Pointer to the frame buffer containing pixel data to be displayed.
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if flushing fails.
 */
OPERATE_RET tdl_disp_dev_flush(TDL_DISP_HANDLE_T disp_hdl, TDL_DISP_FRAME_BUFF_T *frame_buff);

표시 장치에서 힘​

드라이버 버스를 분리하고 다른 필요한 정리 작업 중 화면 백라이트를 끄십시오.

/**
 * @brief Closes and deinitializes a display device.
 *
 * This function shuts down the specified display device by invoking the device-specific
 * close function (if available), deinitializing backlight control, and power control GPIOs.
 *
 * @param disp_hdl Handle to the display device to be closed.
 *
 * @return Returns OPRT_OK on success, or an appropriate error code if closing the device fails.
 */
OPERATE_RET tdl_disp_dev_close(TDL_DISP_HANDLE_T disp_hdl);
