T5AI-Core 开发套件
软件编译配置
板级配置文件定义了外设驱动、引脚映射、BSP 包以及第三方库等核心功能组件的配置参数。通过使用开发板预配置的板级配置文件，可以显著降低硬件适配和驱动开发的工作量，提高开发效率。
Config 配置特点：
- 如需新增外设，可直接在应用层编写驱动。 BSP 驱动主要用于板卡内部固化的外围器件。
- 不同应用的外设需求可能存在配置差异，需要根据具体需求调整 Config 文件。
- 不同应用需求可能需要配置不同的第三方库参数。
- 建议以提供的 Config 初始配置文件作为板级配置基础，在此基础上进行二次开发和功能扩展。
怎么使能板级 Config? 请参阅：TOS 工具指南 - 配置选择。
| 编译标志 | TUYA_T5AI_CORE.config | T5AI-Core + 板载 Mic/Speaker BSP 板卡配置 - 配置文件 |
|---|---|---|
| BSP驱动源码 | T5AI-Core BSP 驱动源码 | |
概述

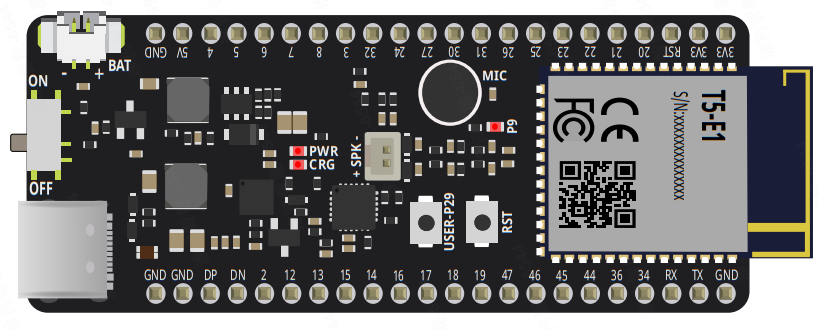

涂鸦 T5AI-Core 开发套件是一款基于 T5-E1 模组的高集成度语音核心开发板。T5-E1 模组由涂鸦智能自主研发，集成了嵌入式 Wi-Fi 与蓝牙功能，适用于多种智能硬件场景。T5AI-Core 开发板板载 1 个麦克风和 1 个扬声器，支持本地语音识别与音频播放，满足语音交互应用需求。
开发板配备 44 Pin 排针，便于开发者进行快速的 AIoT 项目开发与原型验证。板载锂电池电源管理电路，支持低功耗设计，适合移动和便携式智能设备的开发。
本开发板提供了丰富的硬件接口和完善的语音功能，是 AIoT 语音交互应用开发的理想选择。
开发套件亮点
- 涂鸦 T5 MCU 模组（Wi-Fi 2.4 GHz + 蓝牙 LE 5.4）
- ARMv8-M Star（M33F）处理器，支持高达 480 MHz
- 8 MB Flash（模组芯片内部）
- 16 MB RAM（模组芯片内部）
- 串行固件下载和调试日志
- 1 通道麦克风
- 1 通道回声采样
- 1 通道扬声器
- 模块引脚引出
- 板载 2.4 GHz Wi-Fi 天线
- USB 供电 + 双路串口芯片
- 板卡尺寸：73 mm × 29 mm × 11 mm（不含排针）/17 mm（含排针）
硬件架构图
设计理念与引脚可用性
T5AI-Core 开发板在设计之初，充分兼顾了便携性与开发灵活性。板载仅集成了如 电池供电、固件烧录与调试、音频输入输出 等核心功能模块，确保开发板开箱即用，能够满足语音交互等主要应用场景的需求。
除上述核心功能外，其余所有功能引脚均通过 44 Pin 排针完整引出，大幅提升了硬件的扩展性与可访问性。开发者可根据实际项目需求，灵活连接各类外部传感器、执行器或其他外设，极大地方便了原型开发与功能验证。这种设计不仅保证了开发板结构的简洁高效，也为后续功能拓展和定制开发提供了坚实的硬件基础。对于更多 I/O 接口的需求，PCB 板面还预留了焊盘测试点，在保持开发板小巧尺寸的同时，赋予其全面的扩展能力。
硬件详细说明
电源管理系统
电源输入
-
Type-C USB 2.0 接口: 提供 5 V 主电源输入，同时支持 USB 双路串口的固件烧写和日志调试。
-
JST PH 1.25 mm 电池连接器: 支持 3.7 V 锂电池供电，实现便携式应用。
电源开关
拨动开关作为系统的主电源开关，上游电源来自 USB 或 锂电池 的供电。
请确保在进行固件烧录时已打开电源开关。
电源管理芯片
ETA6003 电池管理芯片:
- 接收来自 Type-C USB 的 5 V 和电池连接器的 3.7 V 输入。
- 管理电池充电和电源分配。
- 输出 5 V 到电源开关。
- 控制电源指示灯（PW LED）和充电指示灯（Charge LED）。
电源开关和稳压
- 电源开关：控制主系统电压（System Voltage，VSYS），接收来自 ETA6003 的 5 V 输入。
- LN2220PAR 升压模块：将 VSYS 升压至稳定的 5 V 电源域，为音频放大器等大功率组件供电。
- RY3408 3.3 V 稳压器：将升压后的 5 V 降压至 3.3 V 电源域，为 T5-E1 模组和数字电路供电。
电源特性
- 双电源输入：USB 5 V 和锂电池 3.7 V。
- 智能电源管理，支持电池充电和电源切换。
- 多级稳压，提供稳定的 5 V 和 3.3 V 电源域。
- 低功耗设计，适合便携式应用。
- 电池类型：推荐使用 3.7 V 锂电池，放电倍率需达到 1 C，以保证系统稳定供电。
- 容量建议：根据应用需求选择合适容量，常见容量为 500 mAh ~ 2000 mAh。
- 极性注意：连接电池时请严格按照正负极标识接线，避免反接导致设备损坏。
- 保护电路：建议选用带有过充、过放和短路保护功能的锂电池，提升使用安全性。
充电指示灯逻辑
ETA6003 电池管理芯片负责控制充电指示灯（Charge LED），用于显示当前的充电状态。其工作逻辑如下：
- 当拨动开关置于 On 位置时，Power 指示灯点亮，表示系统已上电。
- 充电中：当锂电池正在充电时，Charge LED 会点亮，表示系统处于充电状态。
- 充满电：当锂电池充满后，Charge LED 会自动熄灭，表示充电已完成。
- 未连接电池或无充电：Charge LED 保持闪烁状态。
如需判断充电状态，可观察开发板上的 Charge LED 是否点亮。
核心处理单元
T5-E1 Wi-Fi + BT 模组
- 处理器：ARMv8-M Star（M33F）架构，主频高达 480 MHz。
- 存储：内置 8 MB Flash 和 16 MB RAM。
- 无线通信：集成 2.4 GHz Wi-Fi 和蓝牙 LE 5.4 功能。
- 供电：由 3.3 V 电源域供电。
- 功能：作为开发板的核心处理单元，负责所有计算、通信和控制系统。
通信接口
USB 串口通信
- CP2105 双通道串口芯片：
- 连接 Type-C USB 的 DP/DN 信号线。
- 提供双路 UART 下载/调试功能。
- 支持固件烧录和调试日志输出。
- 驱动安装：请参考 USB 转串口驱动安装。
用户交互组件
用户输入输出
| 组件 | 引脚 | 功能描述 |
|---|---|---|
| 用户 LED | P9 | 由 T5-E1 模组控制的用户指示灯，连接至 GPIO 引脚 P9 |
| 用户按钮 | P29 | 用户输入按钮，连接至 T5-E1 模组的 GPIO 引脚 P29 |
| 复位按钮 | RST | 专用复位按钮，向 T5-E1 模组发送复位信号 |
音频系统
音频采样规格
- 标准采样率: 16 KHz
- 采样位深: 16 位
T5AI-Core 的音频系统 默认采用 16 KHz 采样率和 16 位采样精度，适用于语音识别、音频处理等应用场景，兼容主流音频算法和协议。
音频输入
T5 模组支持两路模拟麦克风输入，方便音频采集和回采。本开发板的音频输入通道分配如下：
| 通道 | 用途说明 |
|---|---|
| CH1 | 麦克风音频输入 |
| CH2 | 扬声器回采信号输入（支持打断功能） |
- 板载模拟麦克风：集成式麦克风，提供模拟音频输入到 T5-E1 模组。
- 回采电路（Loopback）：音频回采电路，用于音频测试和处理，支持回声消除（Acoustic Echo Cancellation，AEC）和回声抑制功能，连接至 T5-E1 模组。
音频输出
- 1 W 音频放大器：
- 由 5 V 电源域供电。
- 接收来自 T5-E1 模组的音频信号。
- 输出放大后的音频到扬声器连接器。
- JST PH 1.25 mm 扬声器连接器：外接扬声器输出接口，支持 4Ω 3W 扬声器。
推荐使用阻抗为 4 Ω、功率为 1 W ~ 3 W 的扬声器。请确保所选扬声器具备良好的回声消除和噪声抑制性能，以满足音频系统的需求。
扩展接口
44 Pin 2.54 mm 排针
- 电源引脚：提供 5 V 和 3.3 V 电源输出。
- 信号引脚：引出 T5-E1 模组的各种信号，包括 GPIO、UART、SPI、I2C 等。
- 功能：便于外部电路连接和功能扩展，支持快速原型验证。
以下为引脚的复用与功能定义说明：
USB 主机接口（USB Host 功能扩展）
T5 模组支持一路 USB Host，可连接多种 USB 设备，如 USB 摄像头、USB 串口（CDC）等，满足丰富的外设扩展需求。
固件下载串口 UART（复用）
T5 的 UART 引脚与板载串口芯片共用。完成固件烧录后，UART 端口可重新分配为其他设备用途，实现灵活的串口资源管理。
天线系统
板载 2.4 GHz Wi-Fi + 蓝牙 LE 天线: 集成式天线，为 T5-E1 模组提供无线通信支持。
下载资源
T5AI-Core 开发板
- T5AI-Core 原理图：完整电路图。
- T5AI-Core 丝印图（ASM）：提供 T5AI-Core 开发板的详细丝印标识参考。
- T5AI-Core 3D 结构文件（STEP）：提供 T5AI-Core 开发板的 3D 结构模型，便于结构设计与集成。
T5 MCU 数据手册
- T5-E1 模块数据手册：T5-E1 模块的技术规格和引脚定义。
- T5 MCU 芯片技术数据手册：T5 系列的综合技术规格和参考文档。
USB 转串口驱动安装
T5AI-CORE 使用板载 CH343 USB 转串口芯片进行固件烧录和调试。下载适合您操作系统的驱动程序：
