串口调试

本页是串口调试页的完整参考：串口终端 / 日志监视器，覆盖连接与 UART 配置、设备复位、ASCII/Hex 日志视图、发送栏、Hex 弹窗、关键词过滤标签，以及自动释放与自动保存。

总览​

一个完整的串口终端。保活机制：跳到其他页面再回来，后台 RX 流不中断。

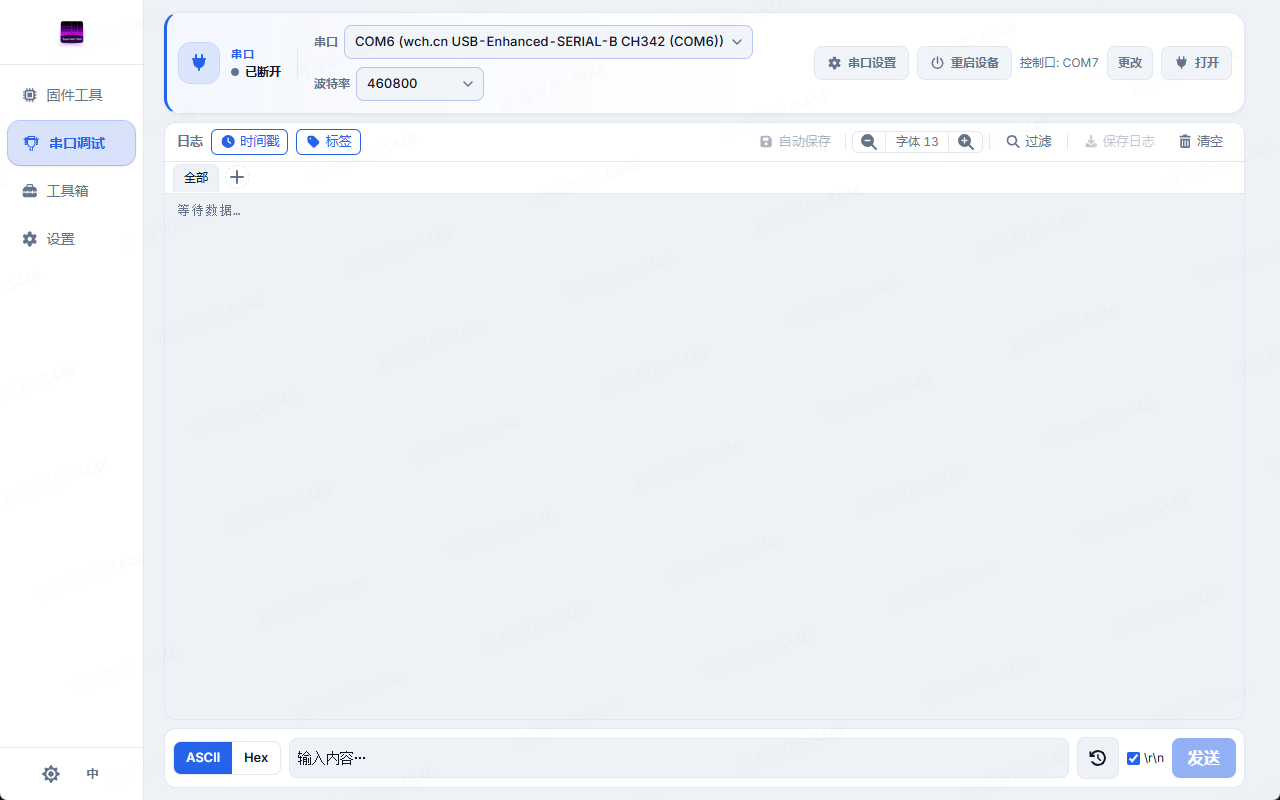

串口调试总览——终端工作区，含日志视图与发送栏

串口调试总览——终端工作区，含日志视图与发送栏。

备注

这里的串口与固件烧录页共用。

连接与串口配置​

串口选择（重扫）/ 连接-断开 / 状态指示。高级 UART 设置在串口设置弹窗：

参数可选值说明
波特率 Baud9600–921600 + 自定义未覆盖时默认取当前 flash 芯片的日志波特率
数据位 Data bits5 / 6 / 7 / 8每帧数据位数
校验位 Paritynone / odd / even无/奇/偶
停止位 Stop bits1 / 1.5 / 2每帧停止位
波特率跟随芯片

先在烧录页选好芯片，串口调试波特率自动对齐。

设备复位​

通过 DTR/RTS 复位。复位当前会话端口 / 复位其他控制端口（用 runtime chip id 指定另一端口）。

备注

复位 ≠ 断开。

日志视图​

ASCII 视图 / Hex 视图（每行 8/16/32 字节）；ANSI 着色开关；字号 10–18px；时间戳开关；方向徽标（TX/RX/SYS）；清空；导出。

日志视图——ASCII 与 Hex 行，带方向徽标与时间戳

日志视图——ASCII 与 Hex 行，带方向徽标与时间戳。

可见窗口上限 3000 行

超出旧行移除；请用自动保存或及时导出。

发送栏​

ASCII 或 Hex 模式；可选 \r\n；按 Enter 发送；历史最多 20 条，用 ↑ / ↓ 翻选。

发送栏——ASCII/Hex 模式切换、发送按钮、历史

发送栏——ASCII/Hex 模式切换、发送按钮、历史。

Hex 弹窗​

选中一段 RX 数据后并排展示 hex + ASCII。

提示

适合核对结构化二进制（协议帧/授权回复）。

过滤标签​

给关键词各建一标签。关键词可纯文本或正则；6 色循环配色；实时计数命中条数；点标签只看匹配行；"全部"恢复；"加载更早"分页。过滤在服务端针对整个会话执行。

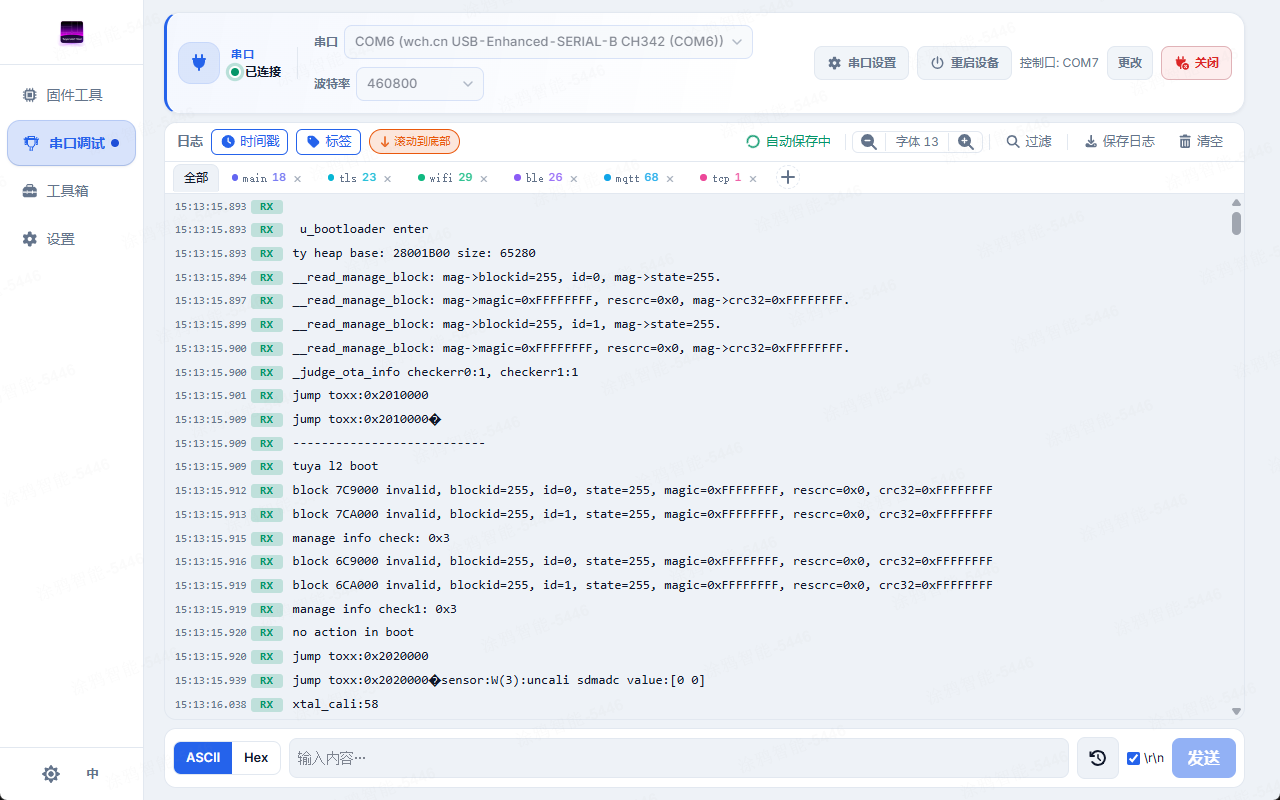

过滤标签——关键词标签，带实时命中计数与配色

过滤标签——关键词标签，带实时命中计数与配色。

自动释放 / 自动保存​

  • 自动释放（Auto-release）：解决端口争用。固件烧录页需要端口时串口调试自动释放（可开启确认提示）；烧录结束后自动恢复连接。
  • 自动保存（Auto-save）：留存完整会话日志（也可在设置配置）。设置保存目录；时间戳文件名；分块写入（最大 128 KiB）。
备注

手动导出 = 当前可见窗口；自动保存 = 整个会话。
